标准

一般规范

• XE201的主机总线接口包括一根8通道（x8）PCI Express PCIe 2.0总线（可向后兼容PCIe 1.0）

行业标准

• 当前的ANSI/IETF标准：FC-PI-4; FC-PI-5; FC-FS-2 with amendment 1; FC-AL-2 with amendments 1 and 2; FC-LS-2; FC-GS-6; FC-DA; FC-SP-2; FCP-4; FC-MJS; FC-SB-4; FC-SP; SPC-4; SBC-3; SSC-3; RFC4338
• 传统ANSI/IETF标准：FC- PH；FC-PH-2；FC-PH-3；FC-PI；FC-PI-2；FC-FS；FC-AL；FC-GS-2/3/4/5；FCP；FCP-2；FC- SB-2；FC-FLA；FC-HBA；FC-PLDA；FC-TAPE；FC-MI；SPC-3；SBC-2；SSC-2；RFC2625
• PCIe base spec 2.0
• PCIe card electromechanical spec 2.0
• Fibre Channel class 2 and 3
• PHP hot plug-hot swap

架构

• 单通道（LPe16000）或双通道（LPe16002）
• 支持16GFC、8Gb FC和4Gb FC链路速度，自动协商
• 支持最多2个16Gb FC端口（双端口模式）
• 集成数据缓冲和代码内存

全面的操作系统支持

• Windows
• Linux
• Solaris
• VMware ESX/ESXi
• OEM厂商和合作伙伴可提供额外的支持

硬件环境

• PowerPC，SPARC，x86，x64和Intel Itanium 64位处理器系列

光纤

• 数据速率：14.025 Gb/s（1600MB/s）；8.5 Gb/s（800MB/s）；4.25 Gb/s（400 MB/s）（自动检测）
• 光纤：带LC型接头的短波激光器
• 电缆：16Gb
  • 15米，16Gb，62.5/125 μm OM1 MMF光纤
  • 35米，16Gb，50/125 μm OM2 MMF光纤
  • 100米，16Gb，50/125 μm OM3 MMF光纤
  • 125米，16Gb，50/125 μm OM4 MMF光纤

物理尺寸

• 半高MD2尺寸卡
• 167.64mm x 68.91mm（6.60” x 2.71”）
• 标准安装托架（半高支架也可用）

电源和环境要求

• 电源：1.8V，1.2V，0.9V

  • 电压： +3.3, +12
  • 运行温度：0°到55° C（32°到131° F）
  • 存储温度：-40°到70° C（-40°到158° F）
  • 相对湿度：5%到95%，无冷凝
  • 23° C，湿球温度

标准认证

• FCC Part 15, Subpart B, Class A (U.S.)
• ICES-003 Class A (Canada)
• VCCI Class A (Japan)
• CE Mark (EU), consisting of:

  • EN55022:2006 +A1, Class A
  • EN55024:1998+A1+A2
• C-Tick (Australia)
• AS/NZS CISPR22:2006 Class A
• CISPR 22:2005+A1 (International)
• KCC (formally MIC), Class A with latest RRL notices (Korea)
• BSMI Class A (Taiwan)
• UL 60950-1:2001 (cURus – U.S.)
• CSA 22.2 No 60950-1-03 (cURus - Canada)
• TUV Bauart certified to EN60950-1:2001
• CB Report and Certificate to IEC 60950-1:2001 (International)
• Dimethyl Fumarate (DMF) restrictions in packaging, ref. EU Decision 2010/251/EC:

  • EU RoHS Compliant (Directive 2002/95/EC)
• China RoHS Compliant

订购信息

• LPe16000-M6

  • 1端口16GFC短波光纤 – LC SFP+

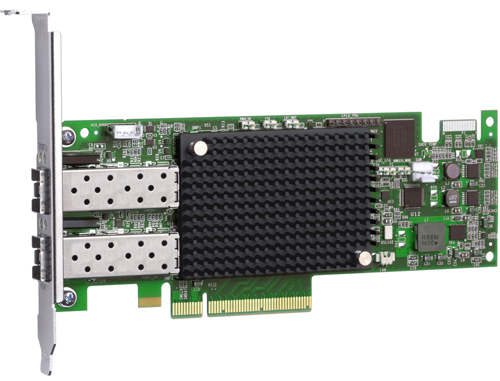

• LPe16002-M6

  • 2端口16GFC短波光纤 – LC SFP+

更多特性

性能特性

• 将光纤通道链路的最高速率提高一倍，从8Gb/s提高到16Gb/s，增强的虚拟化功能可支持“绿色”IT计划

• 帧级多路复用和乱序执行帧重组可提高链路效率，最大限度地改进HBA性能。

数据保护特性

• 利用硬件奇偶校验、CRC、ECC和其它高级错误检查和纠正算法实现端到端数据保护，确保数据安全，避免损坏。
• 通过T10-Protection Information（T10‑PI）实现增强的无记载数据损坏保护。T10-PI卸载可在Oracle Unbreakable Linux环境中提供更有效的数据损坏防护，通过卸载实现高性能。

部署和管理特性

• Universal Boot功能允许为任何给定的硬件自动选择合适的启动环境。
• Boot from SAN（从SAN中启动）功能可降低系统管理成本，延长正常运行时间。
• 详细全面的实时事件日志和跟踪可实现SAN故障的快速诊断。
• 信标（Beaconing）功能可使HBA LED指示灯闪烁，简化服务器机架中的设备识别。
• 环境监控功能可帮助优化SAN可用性。

管理特性

• Emulex AutoPilot Installer可自动完成HBA安装，大大缩短部署时间，降低管理成本。驱动程序和管理工具的自动安装和配置可简化Windows环境中多个适配器的部署。所有驱动程序和管理应用一次安装完毕，不需要多次重启，确保所有组件的安装正确无误，HBA准备好随时投入使用。
• Emulex OneCommand™ Manager应用可实现本地及远程主机上所有Emulex HBA及UCNA的集中发现、监控、报告和管理。强大的自动化功能可简化远程驱动程序参数、固件和启动代码升级。
• 适配器端口信标和适配器统计等高级诊断功能可帮助优化管理和网络性能，而环境监控功能有助于建立最佳的主机到光纤架构连接。除了GUI界面外，管理功能还可以通过一个可编写脚本的命令行界面（CLI）和Web浏览器执行。利用带内和带外管理功能，Emulex可为数据中心管理员提供最大的管理灵活性。
• Emulex的管理工具符合开放管理标准，如支持SMI-S和通用HBA API，可实现与企业存储和服务器管理解决方案的无缝集成。
