康银虚拟磁带库(VTL)是数据备份领域的里程碑, 该产品具备性能高、可靠性高、故障率低以及运营成本低等多项优势, 受到各行业用户的广泛青睐和关注。康银虚拟磁带库可以实现LAN Free 备份, 解决资源的共享问题, 也可以和现有传统磁带库集成, 提高数据保护的安全性、提高数据备份系统的性能, 降低数据保护的成本。

Ø  设备介绍

康银虚拟磁带库的推出是康银技术团队通过对比国内外先进存储技术的特点, 结合用户的现有需求及未来发展的需要, 经过反复研究和一系列测试而总结出的优化配置组合,该设备支持如下功能:

可虚拟为标准磁带库使用,包含虚拟磁带库、虚拟磁带机和虚拟磁带介质, 支持各种主流备份软件。支持FC SAN、iSCSI、FCoE。

ü  LUN映射/LUN屏蔽功能,可增强系统可用性及数据安全性

ü  可将磁盘设备虚拟成各类品牌的磁带机或磁带库

ü  支持SAN 存储网络,可实现 Lan-Free 备份

ü  支持IPSAN存储网络,可实现Lan备份

ü  支持重复数据删除功能,最大限度节省空间

ü  支持基于IP的远程复制功能，实现远程容灾

ü  支持磁盘 归档功能，离线长期保存

ü  可实现 D2D2T(Disk to Disk to Tape)的数据多级存储方案

ü  提供网卡聚合功能,保证带宽的稳定性

ü  完善的系统保护,有效解决各种意外发生的问题

高效实用的重复数据删除功能

康银虚拟磁带库在任何应用形式下都向用户提供重复数 据删除功能, 此功能将大大减少备份数据所占用的存储空 间。康银VTL的重复数据删除功能借助芯片级缓存的 快速高效性,从而提高了磁盘的使用寿命。康银VTL的 这种先进设计理念相对同类产品而言, 大幅降低了数据源端 服务器的运算压力, 有效地释放了应用空间, 降低了用户应用系统的成本投入。经过实际测算,采用康银VTL产品 的备份系统相对传统备份系统其存储空间的实效性可高达 200:1。

l  支持归档功能

康银虚拟磁带库支持D2D2T的磁盘到磁盘到磁带或RDX介质的数据多级保存方案,该方案基于康银多年来对磁带存储技术的研究成果,实现将备份数据从服务器端备份到康银虚拟磁带库,当数据需要长时间保存时,可以将康银虚拟磁带库中的数据导入到真实磁带库中,轻松实现数据不同生命周期的存储要求,获得最佳的数据保护 效果。

l  先进的虚拟磁盘管理机制

康银虚拟磁带库采用多重磁盘管理机制。包括: RAID、全 局热备盘、数据重装、SSD  固态硬盘缓存、数据预读等功能。

全局热备盘: 当康银虚拟磁带库中的某一块磁盘出现故障 时,后台的监管机制可以自动的将损坏磁盘中的数据迁移至 热备磁盘,热备磁盘接替损坏磁盘工作,用户替换新磁盘后,系统会将热备盘中数据重新导入新装磁盘中,原热备盘将继 续提供全局热备服务。

固态硬盘缓存: 康银虚拟磁带库采用单独的SSD固态磁 盘当作写数据缓存区使用, 将用户所存数据优先快速写入该 SSD磁盘,然后再将SSD盘中数据导入设备磁盘中,这种 高效率的操作将大量节省用户写入数据的时间。

数据重装: 康银虚拟磁带库能够在磁盘全部拔出的情况下,无需记住磁盘顺序, 乱序插入磁盘并保证数据不丢失,大大提高了用户系统维护的安全性。

l  支持多种连接方式和存储架构

康银虚拟磁带库支持Fibre Channel、iSCSI等多种通信 链路,在光纤网络环境中,可以将其划分成多个磁带设备通 过光纤链路同时给多台服务器使用;在IPSAN环境,只要 将其接入以太网交换机,便可同时给LAN网络中的任意服 务器来使用。

同时, 康银虚拟磁带库支持 SAN、DAS、IP SAN 等多种 存储环境,服务器既可以通过光纤交换机或以太网交换机对康银虚拟磁带库进行读写,又可以将康银虚拟磁带库直 连到服务器上进行读写。

l  LUN 的多路径访问机制

康银虚拟磁带库多路径访问机制可建立负载平衡、故障失 效切换等带宽聚合应用, 提供更可靠的存储网络环境。利用 多条实体存取通道,在服务器与存储设备之间建立逻辑通道,可透过轮替的存取动作,避免单一实体通道中断时,连带导 致存取中断;或是平衡多个实体通道间的传输负载,避免传 输负荷集中在单一实体通道上。

l  NDMP 协议支持

康银虚拟磁带库支持的NDMP协议可以在任何备份软件 应用与网络连接存储设备之间提供一种通用接口。这样,应 用厂商就可以支持各种网络连接设备,而无需重新设计费用 昂贵的编程逻辑。而且,网络连接存储设备厂商还可以与任 何网络数据管理协议 NDMP兼容应用实现无缝协作。

l  简单灵活的 Web 管理方式

康银虚拟磁带库为用户提供全中文的Web管理方式,用 户只需通过网络上任意一台计算机上的浏览器, 即可简单的 对其进行设置或更改,十分便于管理和维护。

l  本地快照功能

康银虚拟磁带库为用户提供了本地快照功能,用户可以对 虚拟磁带库中的磁带做快照, 并且提供手动快照与自动快照 两种,用户可根据自身需要进行选择。其中手动快照可以在 任意时间点对磁带手动做快照,当磁带出现问题时可以手动 进行回滚;自动快照可以在任意时间点对磁带设置自动快照,自动快照可以精确到1分钟, 最大支持 256 个自动快照,当磁带出现问题时,可以选择任意一个自动快照时间点进行回滚。最大程度保证用户的数据安全。

Ø  系统架构

康银虚拟磁带库由设备层、管理层、控制台及外部接口四部分组成。其系统架构如下图所示:

l  设备层

软硬件一体化产品, 满足各类用户对存储的不同需求。

康银虚拟磁带库是技术团队反复调试和严格检测,针对 软件运行需求配备合理的硬件系统平台。

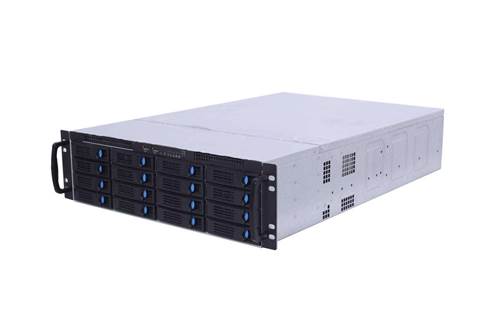

采用机架式结构设计,配置当前最先进的四核处理器,处理器缓存采用三级全内含式设计,主内存采用 DDR3内存技术,既保证低能耗又提高传输速度。

可根据负载的实际情况动态调节系统功耗

采用智能散热系统, 有效降低噪音污染, 营造箱体恒温空间

l  控制台

对各个功能载荷模块采用堆叠式的管理办法,用户通过WEB方式即可实现对不同功能载荷的统一安装与配置。

提供了完善的监控工具, 所有的信息可以通过 Email及手机短信 (需单独选购 SMS 配套模块) 实时通知管理员。

所有针对康银虚拟磁带库的操作都会被记录到独立的日志系统中,用户可随时根据时间、模块分类查看系统日志信息,当设备出现问题时,可以方便用户找到问题的所在。日志系统的访问由独立权限的管理员负责,操作人员和系统管理员无权针对日志进行检索和修改,从而在根本上保证了使用者、操作者、审计者之间的制约。

提供了高级别的身份认证功能,通过用户名和密码的方式 确认用户身份。

经过数据认证的数据在恢复时需要通过验证才能恢复,否 则系统拒绝处理操作请求。

l  管理层

采用业界先进的 128 位文件系统进行数据管理, 不仅提供了文件系统和卷管理功能, 同时还提供了容量配额、空间 预留、数据压缩、快照、克隆等超强功能。

提供数据修复功能,在读取数据时, 自动和256位校验码进行比对校验, 主动探测系统无记载的数据崩溃,通过相应的镜像磁盘或者RAID卷组磁盘来重新获得正确的数据, 自动修复崩溃数据。

提供了重复数据删除功能,此功能将大大减少数据所占用 的空间。它会将数据集划分成数据块,并将相同的数据块进行消重,减少了存储系统中使用的存储容量。

智能预读取功能,可智能的识别出多种读取模式, 进行数据提前预读取。

可配置全局热备磁盘,当某一块硬盘出现问题时,如果用户提前设置了全局热备盘, 此硬盘将接管问题硬盘中的数据, 使得用户不必急于替换硬盘。

支持采用固态磁盘(SSD)缓存技术,能够同时支持读I/O 密集型和写I/O密集型的应用,把固态磁盘当作第三级或第 四级缓存来使用,从而提升计算和存储系统的I/O性能。

l  支持多种接口及协议

支持FC下的Target模式,同一台设备最高可以支持8 个16GB的FC端口。

支持FCoE协议的网卡。

支持IEEE802.3ad 标准的LACP(Link Aggregation Control Protocol, 链路汇聚控制协议)。可以将多块标准网卡绑定为一个网卡,不仅扩大服务器带宽,保持带宽的 稳定性,而且可以实现负载均衡,提高容错能力和并发访问能力。

支持iSCSI协议,通过链路汇聚LACP,大大提高了设备 的iSCSI性能。

支持NFS3、NFS4、CIFS 网络文件系统协议。

Ø  产品指标
